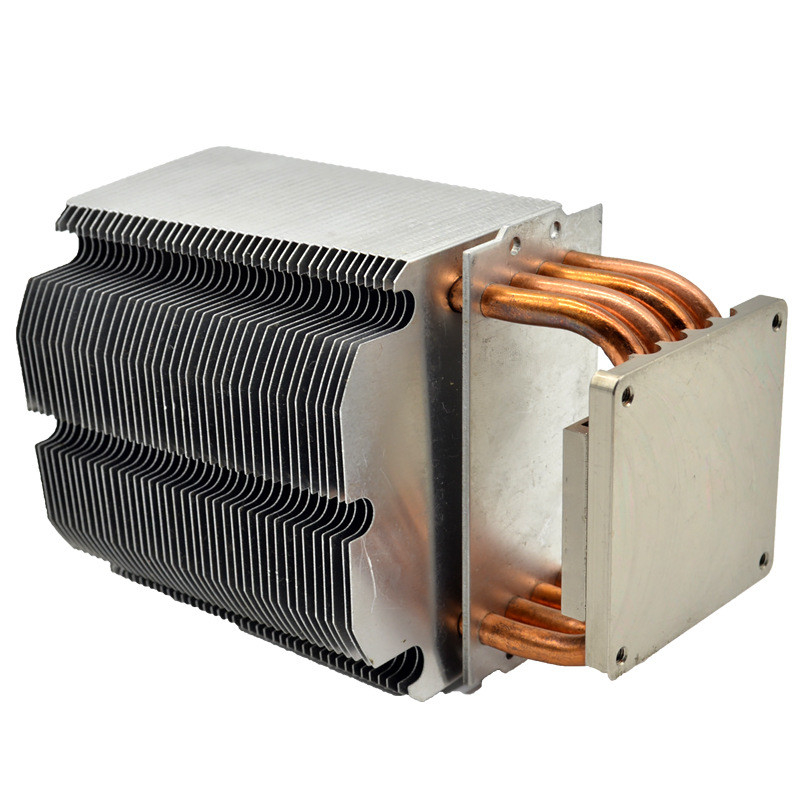

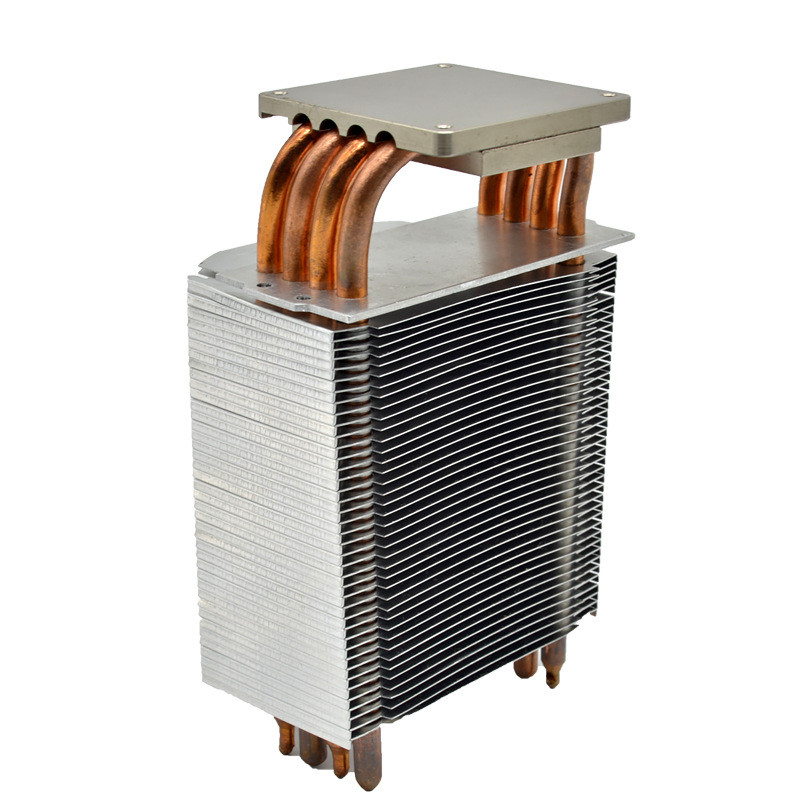

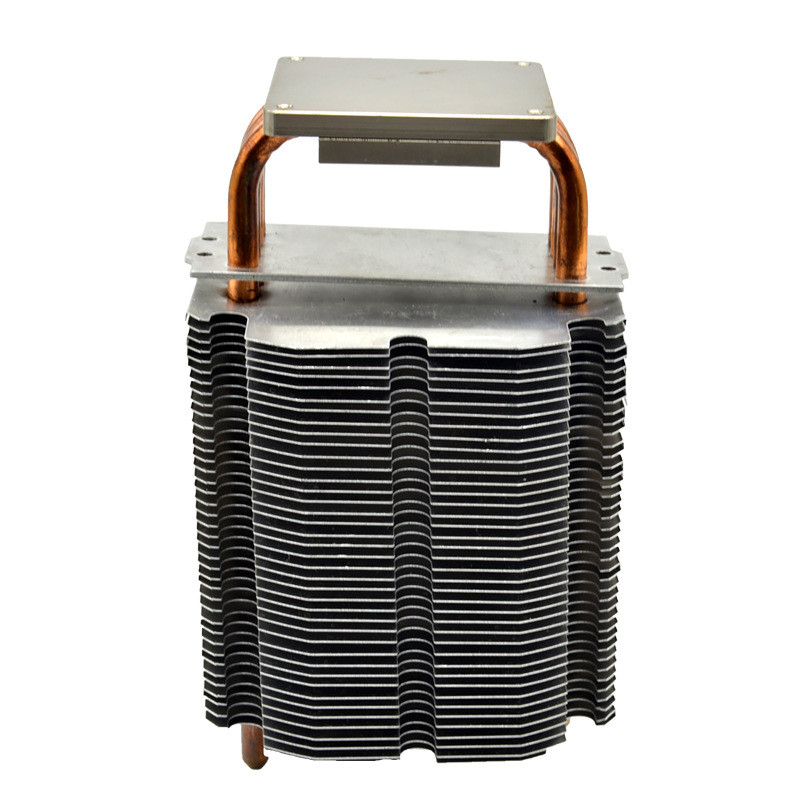

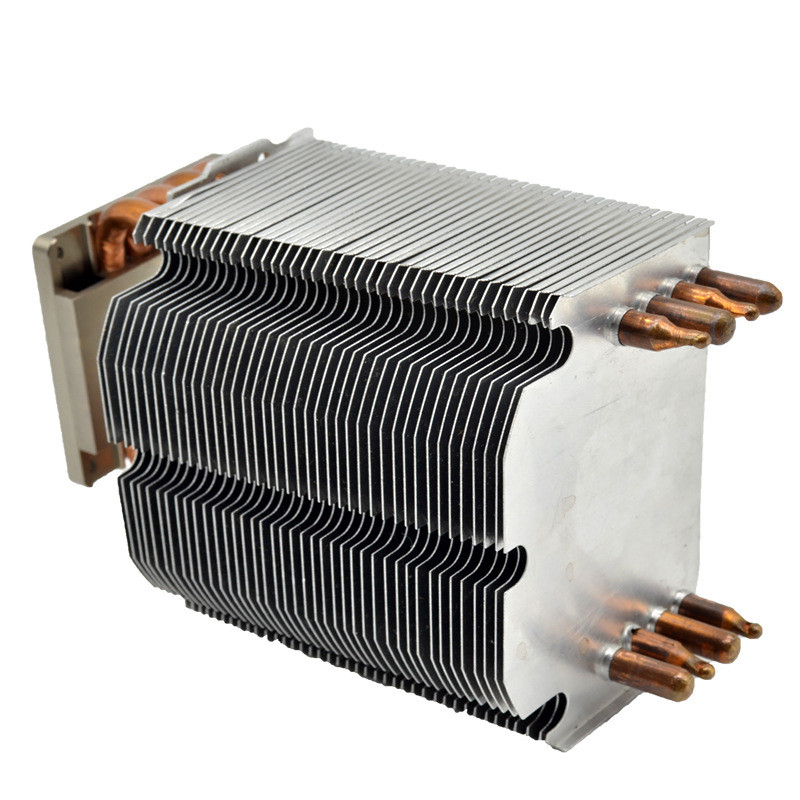

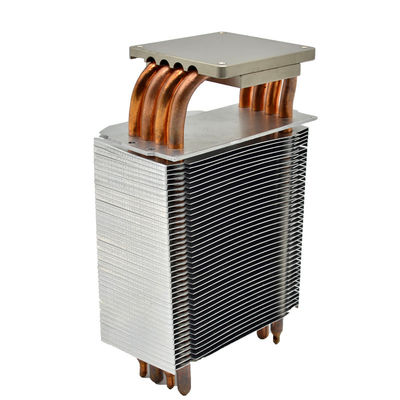

Tản nhiệt đáy bằng nhôm với ống dẫn nhiệt Mạ niken thực tế

Tấm đáy bằng nhôm 4 ống dẫn nhiệt Ống tản nhiệt Ống nhiệt với lớp mạ niken

Chi tiết nhanh

Sự miêu tả

Tản nhiệt ống dẫn nhiệt là sản phẩm mới được sản xuất bằng công nghệ ống dẫn nhiệt nhằm cải tiến lớn cho nhiều sản phẩm, hệ thống tản nhiệt hay trao đổi nhiệt cũ.Có hai loại tản nhiệt ống nhiệt: làm mát tự nhiên và làm mát cưỡng bức bằng gió.Khả năng chịu nhiệt của bộ tản nhiệt ống dẫn nhiệt làm mát bằng không khí có thể được làm nhỏ hơn, và nó thường được sử dụng trong các bộ nguồn công suất lớn.

Ghi chú

Bộ tản nhiệt ống dẫn nhiệt được cấu tạo bởi một ống kín, một bấc lỏng và một kênh dẫn hơi.Bấc bao quanh thành ống của ống kín và được nhúng vào chất lỏng bão hòa có thể bay hơi.Chất lỏng này có thể là nước cất hoặc amoniac, metanol hoặc axeton.Bộ tản nhiệt ống dẫn nhiệt chứa đầy amoniac, metanol, axeton và các chất lỏng khác vẫn có khả năng tản nhiệt tốt ở nhiệt độ thấp.

Khi bộ tản nhiệt của ống dẫn nhiệt đang chạy, phần bay hơi của nó sẽ hấp thụ nhiệt do nguồn nhiệt tỏa ra (các thiết bị bán dẫn công suất, v.v.), do đó chất lỏng trong bấc sẽ sôi thành hơi.Hơi nước có nhiệt di chuyển từ bộ phận bay hơi của bộ tản nhiệt ống dẫn nhiệt sang bộ phận làm mát của nó.Khi hơi nước truyền nhiệt cho bộ phận làm lạnh, hơi nước ngưng tụ thành chất lỏng.Chất lỏng ngưng tụ trở lại đoạn bay hơi nhờ tác động mao dẫn của bấc trên thành ống, đồng thời lặp lại quá trình tuần hoàn nói trên để nhiệt lượng liên tục tỏa ra.

Bộ tản nhiệt ống dẫn nhiệt là một thiết bị tản nhiệt hiệu quả cao với các đặc tính tản nhiệt độc đáo.Nghĩa là, nó có tính dẫn nhiệt cao, và sự phân bố nhiệt độ dọc theo hướng trục giữa phần bay hơi và phần làm mát là đồng đều và về cơ bản là bằng nhau.
Nhiệt trở của tản nhiệt được quyết định bởi hệ số dẫn nhiệt của vật liệu và diện tích hiệu dụng trong thể tích.Khi thể tích của một bộ tản nhiệt bằng nhôm hoặc đồng đặc đạt tới 0,006m³, thì việc tăng thể tích và diện tích của nó sẽ không làm giảm đáng kể điện trở nhiệt.Đối với các thiết bị bán dẫn rời tản nhiệt cả hai mặt, điện trở nhiệt của bộ tản nhiệt làm bằng đồng hoặc hoàn toàn bằng nhôm được làm mát bằng không khí chỉ có thể đạt 0,04 ° C / W.Bộ tản nhiệt ống nhiệt có thể đạt 0,01 ℃ / W.Trong điều kiện làm mát đối lưu tự nhiên, hiệu suất của bộ tản nhiệt ống nhiệt có thể được cải thiện hơn mười lần so với bộ tản nhiệt vật lý.

Bộ tản nhiệt ống dẫn nhiệt có những ưu điểm sau:

• Tốc độ phản hồi nhiệt nhanh, khả năng truyền nhiệt lớn hơn 1000 lần so với các loại ống đồng có cùng kích thước và trọng lượng;
• Kích thước nhỏ và trọng lượng nhẹ;
• Hiệu quả tản nhiệt cao, có thể đơn giản hóa thiết kế tản nhiệt của thiết bị điện tử, chẳng hạn như thay đổi chế độ làm mát bằng không khí sang tự làm mát;
• Không cần nguồn điện bên ngoài và không cần bảo dưỡng đặc biệt trong quá trình làm việc;
• Nó có đặc tính đẳng nhiệt tốt.Sau khi cân bằng nhiệt, gradien nhiệt độ giữa phần bay hơi và phần làm mát là khá nhỏ, có thể coi gần như bằng 0;
• Hoạt động an toàn và đáng tin cậy, và không gây ô nhiễm môi trường.

Chúng tôi có thể cung cấp dịch vụ tản nhiệt ống dẫn nhiệt, số lượng nhỏ có thể chấp nhận được.

Hỗ trợ kỹ thuật

Chúng tôi có thể cung cấp dịch vụ thiết kế và mô phỏng.Ví dụ như trường hợp của khách hàng người Đức của chúng tôi.

Theo kết quả mô phỏng, con chip được mô phỏng tuân thủ các yêu cầu về nhiệt độ mà khách hàng đưa ra.
