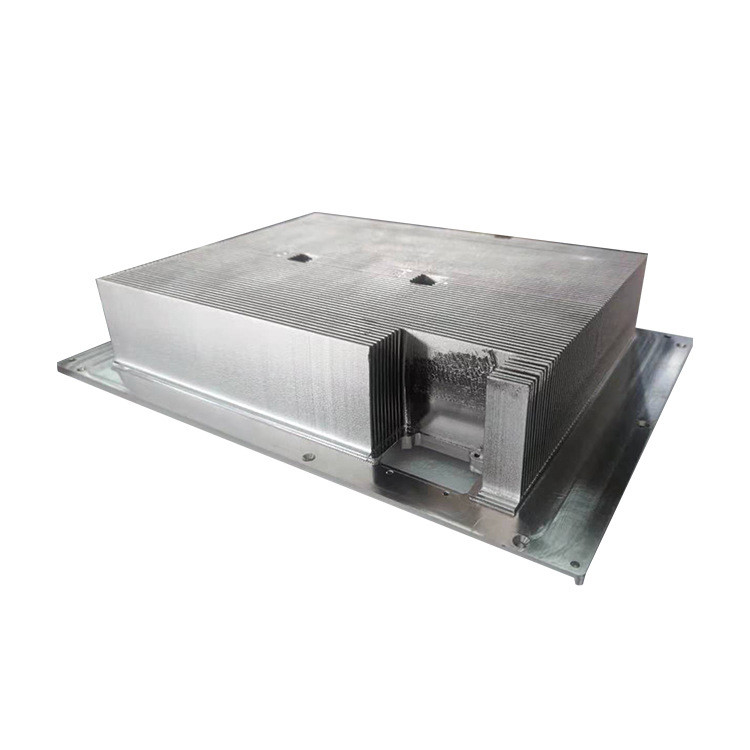

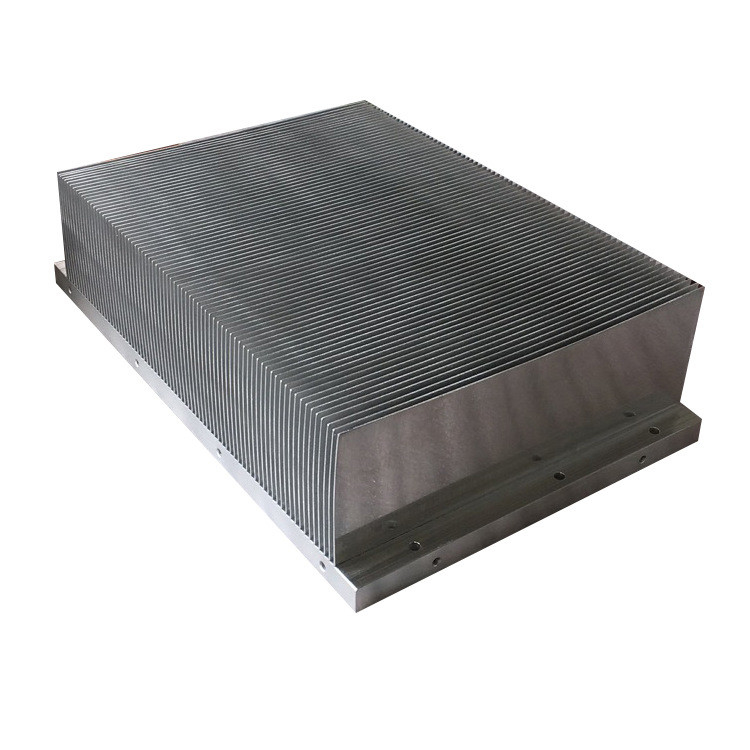

Mô tả chất lượng dịch vụ tùy chỉnh của tản nhiệt nhôm 1060 Vây trượt với ống dẫn nhiệt

Mô tả của tản nhiệt vây trượt bằng đồng

Tản nhiệt bằng nhôm trượt giúp tản nhiệt tối đa trong các ứng dụng có lưu lượng gió lớn và không gian nhỏ.Hệ số dẫn nhiệt của nhôm (~ 226 W / mK) là cao nhất trong số tất cả các kim loại thương mại và công nghệ trượt tuyết cho phép các tấm tản nhiệt có các cánh tản nhiệt rất mỏng, tỷ lệ khung hình cao và mật độ vây cao.Bởi vì các cánh tản nhiệt là một phần không thể thiếu của đế, các tấm tản nhiệt bằng nhôm đã được loại bỏ cung cấp khả năng dẫn nhiệt tốt nhất có thể giữa các cánh tản nhiệt và đế.Khi được tối ưu hóa cho các ứng dụng cụ thể, tản nhiệt Nhôm đã qua sử dụng mang lại hiệu suất vượt trội so với bất kỳ giải pháp tản nhiệt nào khác trong không gian nhỏ.Trong một số ứng dụng, công nghệ trượt tuyết cũng là phương pháp tiết kiệm chi phí và đáng tin cậy nhất để sản xuất tản nhiệt đáp ứng nhu cầu nhiệt cao.

Đặc điểm kỹ thuật của tản nhiệt trượt tuyết

Nguyên tắc thiết kế

1. Chất liệu: Đồng (C11000) hoặc Nhôm (6063/1060)
2. Chiều rộng tối đa: không giới hạn
3. Chiều dài vây tối đa: 500 mm (20 ″)
4. Chiều cao vây tối đa: 100 mm (4 ”)
5. Chiều cao vây khuyến nghị: <50 mm (2 ”)
6. Độ dày khuyến nghị cho cánh tản nhiệt nhôm: 0,2-1,2 mm (0,008-0,047 ”)
7. Độ dày khuyến nghị cho cánh tản nhiệt bằng đồng: 0,1-0,6 mm (0,004-0,024 ”)
8. Khoảng cách vây tối thiểu (khe hở): 0,1 mm (0,004 ”)
9. Khoảng cách vây tối đa (khe hở): 8,0 mm (0,31 ”)

Làm thế nào một bộ tản nhiệt trượt tuyết được sản xuất?

Bộ tản nhiệt trượt tuyết được sản xuất bằng máy cắt trượt sử dụng lưỡi dao để cắt vật liệu thành các lát mỏng, sau đó đẩy phần vây đã trượt lên.Đối với ứng dụng tản nhiệt, có thể sản xuất các cánh tản nhiệt siêu mỏng và chúng tôi đã sản xuất các cánh tản nhiệt mỏng tới 0,008 ”.Quá trình này cho phép tỷ lệ khung hình cao cung cấp diện tích bề mặt lớn hơn để tản nhiệt tối đa.Chúng tôi thường sử dụng quy trình này cho các tản nhiệt bằng đồng Trượt tuyết, tuy nhiên có thể có Trượt tuyết bằng nhôm.Vì điều này rất dễ thiết lập, thường có phí thiết lập tối thiểu cho phép tạo mẫu nhanh các thiết kế mới.Có thể máy móc các tính năng bổ sung sau khi quá trình trượt đã hoàn thành, nhưng cần có kinh nghiệm để tránh căng thẳng trên bộ tản nhiệt.

Tính năng của tản nhiệt nhôm

Quá trình bỏ qua cho phép mật độ vây cao và hình dạng tản nhiệt mỏng của vây để có hiệu suất nhiệt tối ưu.Bằng cách đóng gói càng nhiều diện tích bề mặt vây vào một thể tích nhất định, tản nhiệt vây bỏ qua có khả năng truyền nhiệt lớn hơn so với các tản nhiệt xây dựng đơn lẻ khác như tản nhiệt nhôm ép đùn.So với nhôm ép đùn, việc chế tạo tản nhiệt dạng vây bỏ qua không phụ thuộc vào dụng cụ đắt tiền, mang lại sự linh hoạt trong thiết kế và tạo mẫu nhanh hơn.Thay vào đó, mỗi vây được cắt riêng biệt bằng cách sử dụng cùng một công cụ cho phép giảm chi phí dụng cụ.Điều này cho phép Công nghệ Fodor tùy chỉnh đầy đủ các thành phần vây bị bỏ qua cho sản phẩm của bạn, cũng bao gồm các ứng dụng làm mát bằng chất lỏng.

Quá trình trượt tuyết

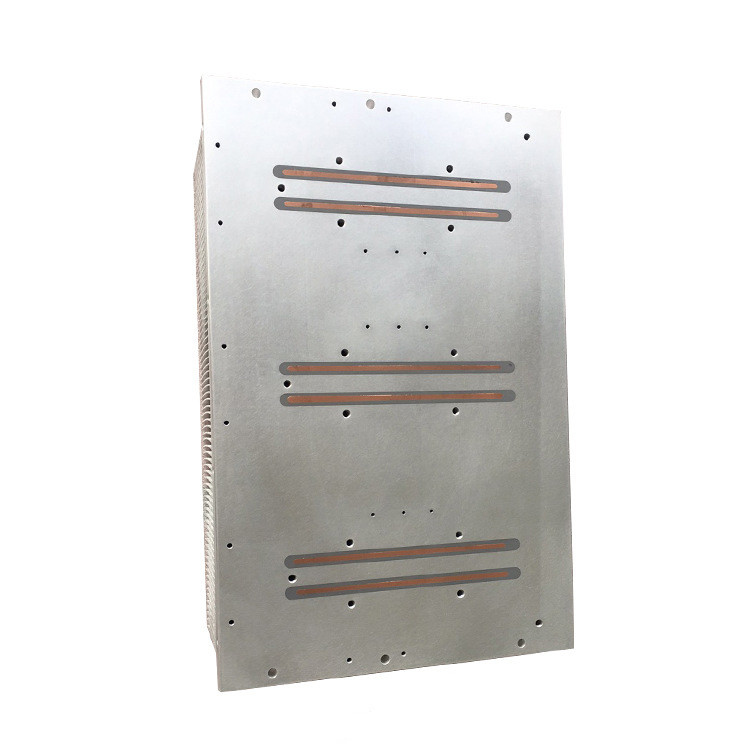

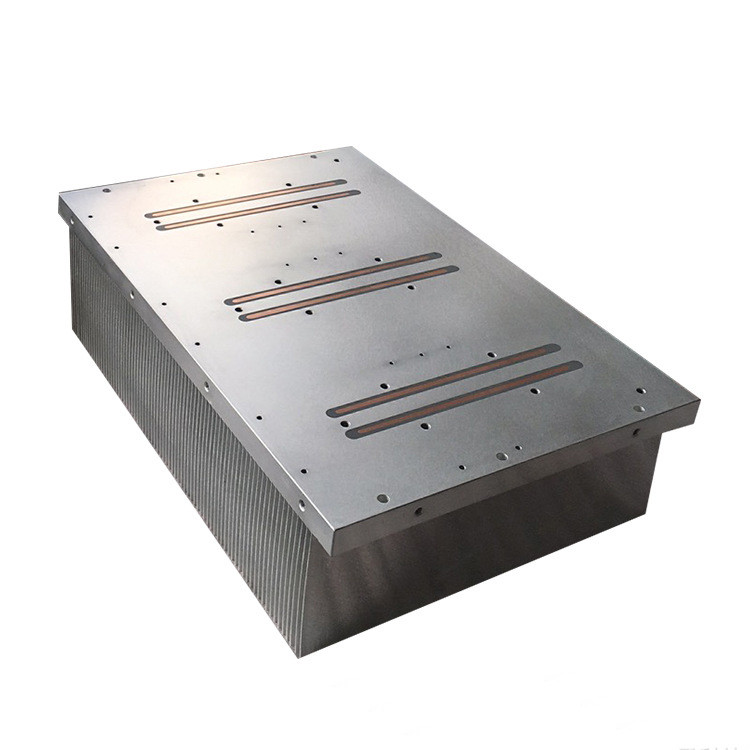

Tản nhiệt trượt được sản xuất bằng cách bóc các cánh tản nhiệt từ một thanh đồng hoặc nhôm nguyên khối, sử dụng một công cụ lưỡi sắc bén và được kiểm soát chính xác.Công cụ cạo một độ dày nhỏ của vật liệu, nâng nó lên và uốn cong theo chiều dọc để tạo thành vây.Tản nhiệt cuối cùng có thể được gia công bằng các kỹ thuật chế tạo thông thường, chẳng hạn như gia công CNC.Tản nhiệt dạng trượt yêu cầu chi phí dụng cụ tối thiểu, điều này làm cho nó trở thành một giải pháp hiệu quả về chi phí.Tản nhiệt trượt cũng có thể được tùy chỉnh với các ống dẫn nhiệt nhúng để cải thiện hiệu suất hơn nữa.

Ứng dụng của tản nhiệt nhôm

Tản nhiệt bằng đồng có rãnh trượt giúp tản nhiệt tối đa trong các ứng dụng có không gian hạn chế và mức độ thông gió cao.Chúng là một giải pháp hiệu quả về chi phí khi xem xét chi phí dụng cụ thấp và diện tích bề mặt vây được tối ưu hóa.

Tản nhiệt dạng vây trượt thường được tìm thấy trong các ứng dụng sau:

1. Máy tính và linh kiện điện tử
2. Thiết bị viễn thông
3. Thiết bị và linh kiện công nghiệp
4. Công nghiệp đèn chiếu sáng và thiết bị gia dụng
5. Các thành phần của ô tô

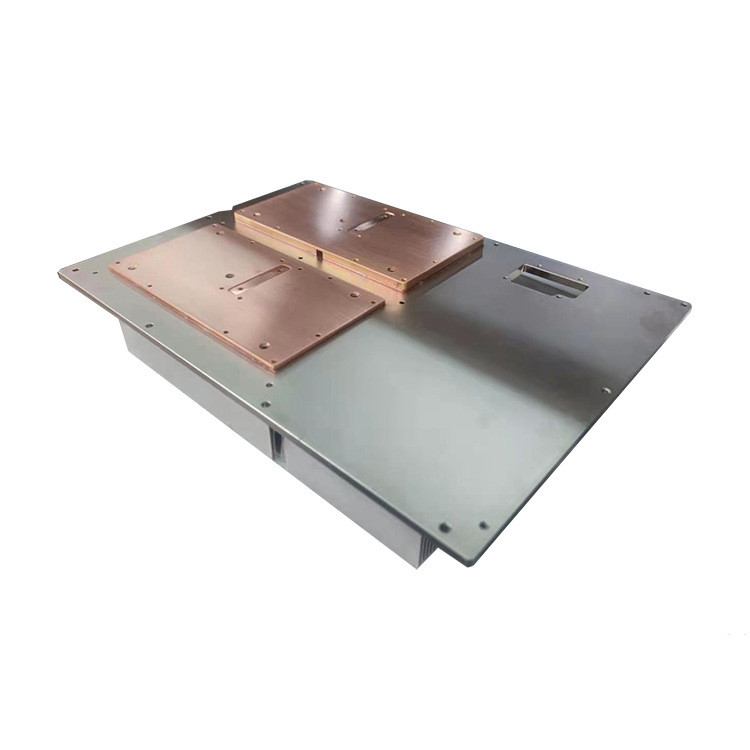

Tản nhiệt trượt có thể được cấu tạo bằng nhôm hoặc đồng cho phép tạo ra các giải pháp toàn phần bằng đồng để làm mát hiệu suất cao.Tản nhiệt vây bỏ qua bằng đồng tiêu chuẩn của Fodor có sẵn với các phụ kiện chốt Shurlock để lắp ráp đáng tin cậy và dễ dàng.

Để tạo mô hình nhiệt nhanh chóng và so sánh nhiều cấu trúc tản nhiệt, vui lòng liên hệ với chúng tôi, chúng tôi có thể cung cấp thiết kế miễn phí.
