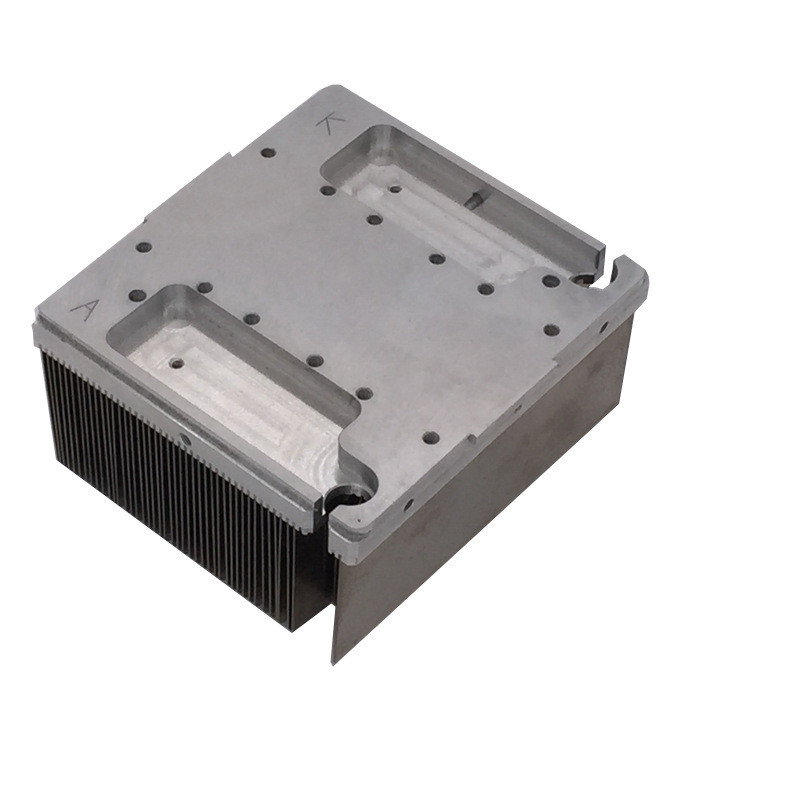

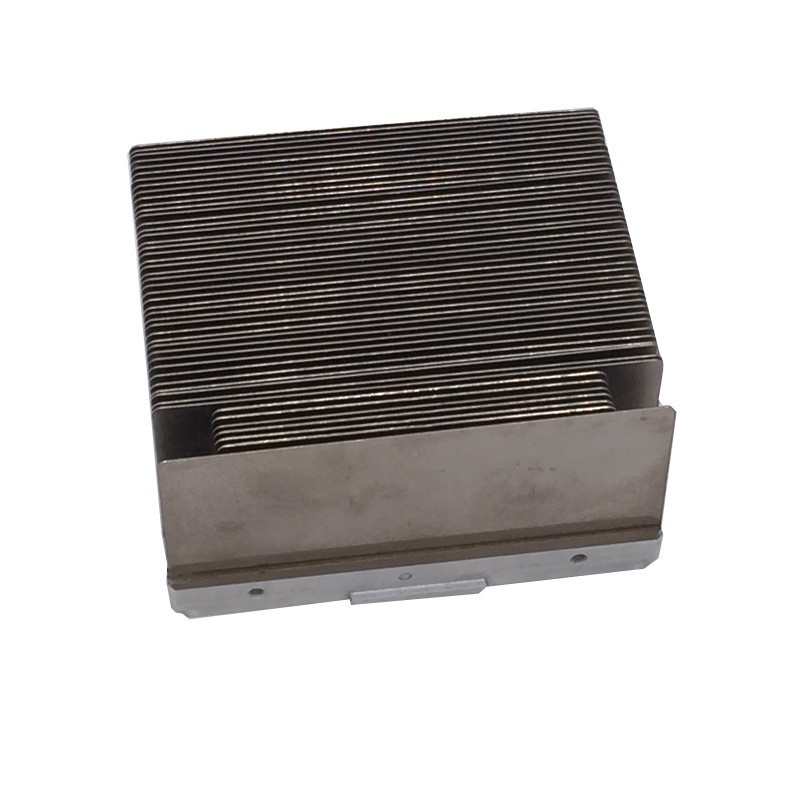

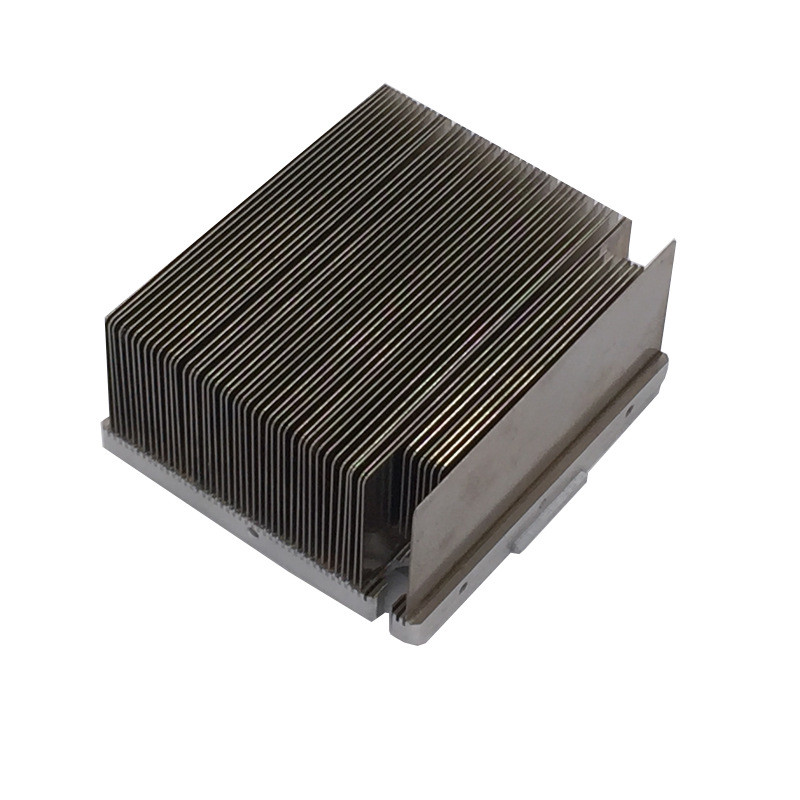

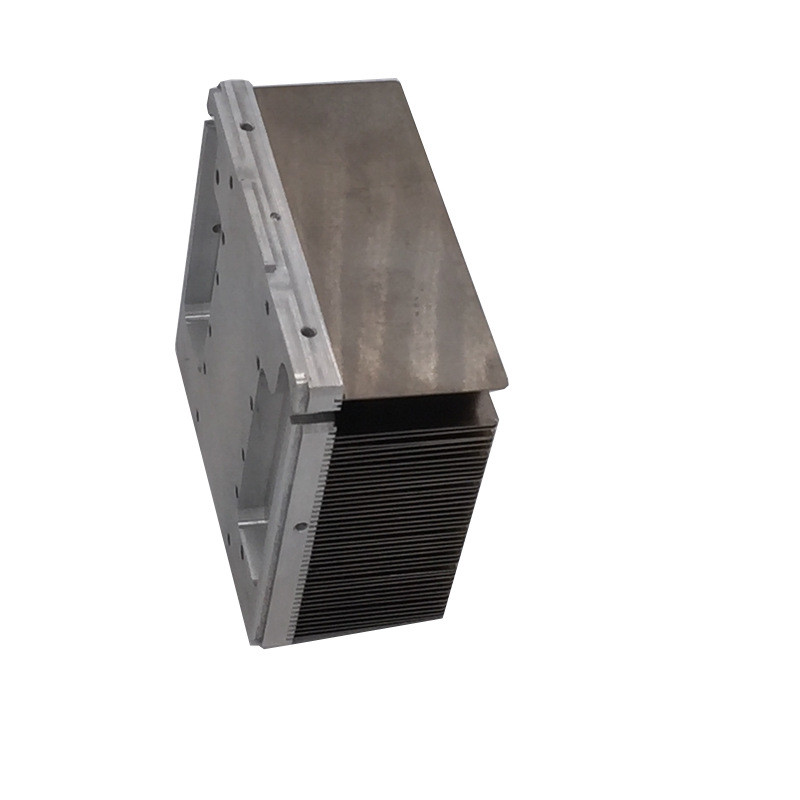

Mô tả chất lượng dịch vụ tùy chỉnh của tản nhiệt trượt nhôm1060

Mô tả của tản nhiệt vây trượt bằng đồng

Tản nhiệt bằng nhôm trượt giúp tản nhiệt tối đa trong các ứng dụng có lưu lượng gió lớn và không gian nhỏ.Hệ số dẫn nhiệt của nhôm (~ 226 W / mK) là cao nhất trong số tất cả các kim loại thương mại và công nghệ trượt tuyết cho phép các tấm tản nhiệt có các cánh tản nhiệt rất mỏng, tỷ lệ khung hình cao và mật độ vây cao.Bởi vì các cánh tản nhiệt là một phần không thể thiếu của đế, các tấm tản nhiệt bằng nhôm đã được loại bỏ cung cấp khả năng dẫn nhiệt tốt nhất có thể giữa các cánh tản nhiệt và đế.Khi được tối ưu hóa cho các ứng dụng cụ thể, tản nhiệt Nhôm đã qua sử dụng mang lại hiệu suất vượt trội so với bất kỳ giải pháp tản nhiệt nào khác trong không gian nhỏ.Trong một số ứng dụng, công nghệ trượt tuyết cũng là phương pháp tiết kiệm chi phí và đáng tin cậy nhất để sản xuất tản nhiệt đáp ứng nhu cầu nhiệt cao.

Đặc điểm kỹ thuật của tản nhiệt trượt tuyết

Nguyên tắc thiết kế

1. Chất liệu: Đồng (C11000) hoặc Nhôm (6063/1060)
2. Chiều rộng tối đa: không giới hạn
3. Chiều dài vây tối đa: 500 mm (20 ″)
4. Chiều cao vây tối đa: 100 mm (4 ”)
5. Chiều cao vây khuyến nghị: <50 mm (2 ”)
6. Độ dày khuyến nghị cho cánh tản nhiệt nhôm: 0,2-1,2 mm (0,008-0,047 ”)
7. Độ dày khuyến nghị cho cánh tản nhiệt bằng đồng: 0,1-0,6 mm (0,004-0,024 ”)
8. Khoảng cách vây tối thiểu (khe hở): 0,1 mm (0,004 ”)
9. Khoảng cách vây tối đa (khe hở): 8,0 mm (0,31 ”)

Làm thế nào một bộ tản nhiệt trượt tuyết được sản xuất?

Bộ tản nhiệt trượt tuyết được sản xuất bằng máy cắt trượt sử dụng lưỡi dao để cắt vật liệu thành các lát mỏng, sau đó đẩy phần vây đã trượt lên.Đối với ứng dụng tản nhiệt, có thể sản xuất các cánh tản nhiệt siêu mỏng và chúng tôi đã sản xuất các cánh tản nhiệt mỏng tới 0,008 ”.Quá trình này cho phép tỷ lệ khung hình cao cung cấp diện tích bề mặt lớn hơn để tản nhiệt tối đa.Chúng tôi thường sử dụng quy trình này cho các tản nhiệt bằng đồng Trượt tuyết, tuy nhiên có thể có Trượt tuyết bằng nhôm.Vì điều này rất dễ thiết lập, thường có phí thiết lập tối thiểu cho phép tạo mẫu nhanh các thiết kế mới.Có thể máy móc các tính năng bổ sung sau khi quá trình trượt đã hoàn thành, nhưng cần có kinh nghiệm để tránh căng thẳng trên bộ tản nhiệt.

Cách xác định một tản nhiệt bị trượt

Khá dễ dàng để xác định Skived Heatsink vì tản nhiệt có một đường cong nơi lưỡi cắt hoàn thành phần cắt của nó ở đáy của tản nhiệt như trong hình.Ngoài ra, các vây không hoàn toàn thẳng đứng và hơi cong.Điều này rõ ràng hơn khi các vây trở nên cao hơn.Chiều rộng điển hình của vây tấm là 200 mm, nhưng có thể sản xuất các tấm tản nhiệt rộng tới 400 mm bằng cách xoay khối vật liệu và chạy một đoạn thứ hai với độ cong của vây theo hướng ngược lại.Vì tản nhiệt Skived được sản xuất từ ​​một khối vật liệu dài, nên điều duy nhất không có giới hạn thực về chiều dài của tản nhiệt là chiều dài của khối.Có thể đạt được các chiều cao khác nhau bằng cách gia công khối vật liệu.Bất kỳ vật liệu thừa nào cũng được tái chế để giảm lãng phí.Các loại hoàn thiện điển hình cho tản nhiệt bằng nhôm không qua nhôm là Anodization, hoặc Nickel Plated.Loại hoàn thiện điển hình cho các loại tản nhiệt bằng đồng trượt tuyết là Chống ôxy hóa, hoặc Mạ niken.

Quá trình trượt tuyết

Tản nhiệt trượt được sản xuất bằng cách bóc các cánh tản nhiệt từ một thanh đồng hoặc nhôm nguyên khối, sử dụng một công cụ lưỡi sắc bén và được kiểm soát chính xác.Công cụ cạo một độ dày nhỏ của vật liệu, nâng nó lên và uốn cong theo chiều dọc để tạo thành vây.Tản nhiệt cuối cùng có thể được gia công bằng các kỹ thuật chế tạo thông thường, chẳng hạn như gia công CNC.Tản nhiệt dạng trượt yêu cầu chi phí dụng cụ tối thiểu, điều này làm cho nó trở thành một giải pháp hiệu quả về chi phí.Tản nhiệt trượt cũng có thể được tùy chỉnh với các ống dẫn nhiệt nhúng để cải thiện hiệu suất hơn nữa.

Ứng dụng của tản nhiệt nhôm

Tản nhiệt bằng đồng có rãnh trượt giúp tản nhiệt tối đa trong các ứng dụng có không gian hạn chế và mức độ thông gió cao.Chúng là một giải pháp hiệu quả về chi phí khi xem xét chi phí dụng cụ thấp và diện tích bề mặt vây được tối ưu hóa.

Tản nhiệt dạng vây trượt thường được tìm thấy trong các ứng dụng sau:

1. Máy tính và linh kiện điện tử
2. Thiết bị viễn thông
3. Thiết bị và linh kiện công nghiệp
4. Công nghiệp đèn chiếu sáng và thiết bị gia dụng
5. Các thành phần của ô tô

Tản nhiệt trượt có thể được cấu tạo bằng nhôm hoặc đồng cho phép tạo ra các giải pháp toàn phần bằng đồng để làm mát hiệu suất cao.Tản nhiệt vây bỏ qua bằng đồng tiêu chuẩn của Fodor có sẵn với các phụ kiện chốt Shurlock để lắp ráp đáng tin cậy và dễ dàng.

Để tạo mô hình nhiệt nhanh chóng và so sánh nhiều cấu trúc tản nhiệt, vui lòng liên hệ với chúng tôi, chúng tôi có thể cung cấp thiết kế miễn phí.
